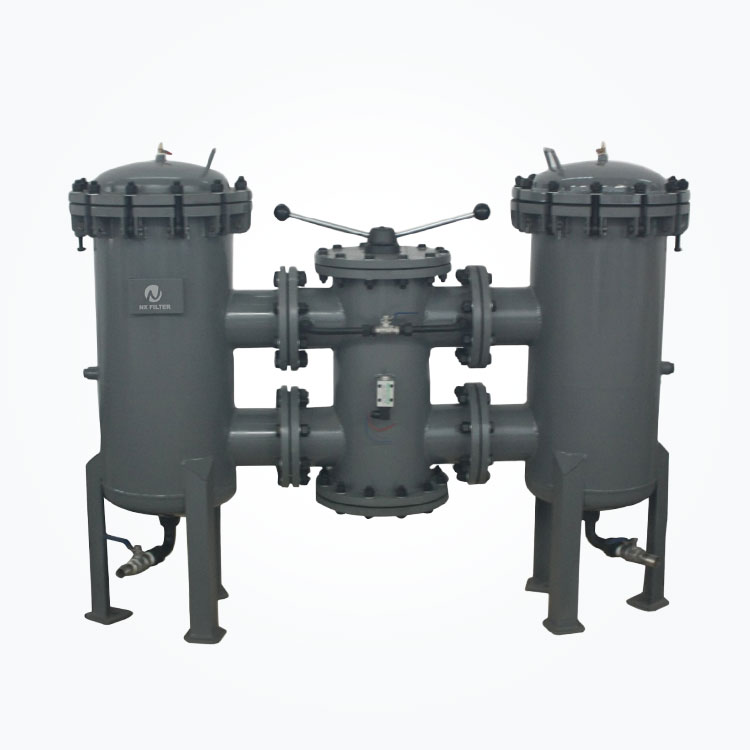

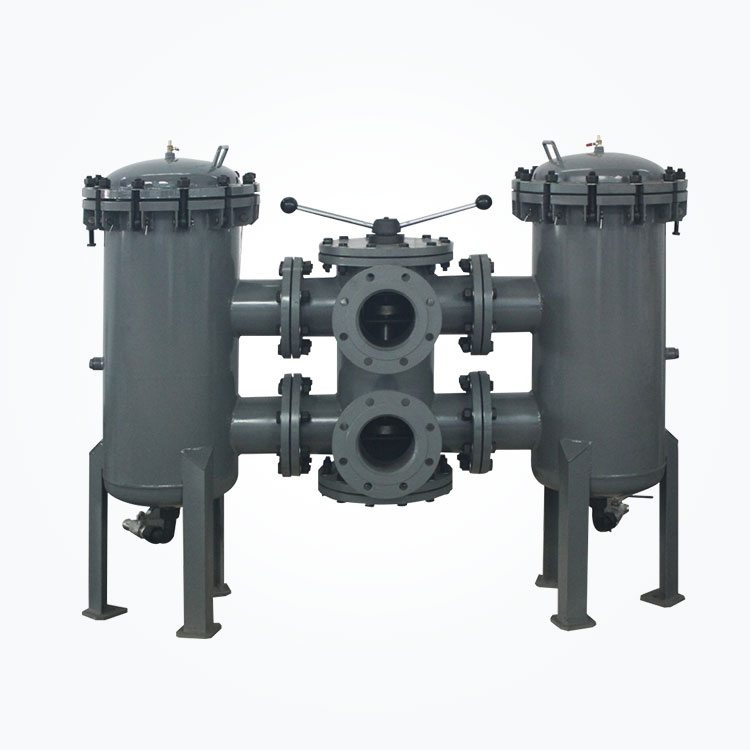

LYPL, LYPD Serisi Yüksek Akışlı Düşük Basınçlı Boru Hattı Filtresi
Çalışma ortamındaki katı parçacıkları ve kolloidal maddeleri filtrelemek ve çalışma ortamının kirlilik derecesini etkili bir şekilde kontrol etmek için hidrolik sistemin düşük basınçlı boru hattı veya yağ geri dönüş boru hattına kurulur.
Performans ve Kullanım:
Çalışma ortamındaki katı parçacıkları ve kolloidal maddeleri filtrelemek ve çalışma ortamının kirlilik derecesini etkili bir şekilde kontrol etmek için hidrolik sistemin düşük basınçlı boru hattı veya yağ geri dönüş boru hattına kurulur.
LYPD serisi filtreler, kesintisiz çalışma elde etmek için akış piston döner valfinden hızlı bir şekilde değiştirilebilir.
Filtre elemanı malzemeleri arasında fiber, Kapok nitel filtre kağıdı, paslanmaz çelik dokuma örgü ve sinterlenmiş keçeler bulunur.
Filtre muhafazası malzemesi karbon çeliğidir veya paslanmaz çelik gerektiği gibi kullanılabilir.
Teknik parametreler:
Çalışma ortamı | Mineral yağı, emülsiyon, su glikol, fosfat ester hidrolik sıvısı (Kapok nitel filtre kağıdı sadece mineral yağ için uygundur) |
Çalışma basıncı (maksimum) | 1.6mpa |
Verici Diferansiyel Basıncı: | 0.3MPA |
Baypas Valfi Açılış Diferansiyel Basıncı | 0.35MPA |
Model seçimi
Yapı Boyutu Parametre Tablosu
Model | Akış l/dk | Çap mm | B1 | D1 | D2 | D3 | D4 | D5 | H1 | H2 | H3 | H4 |
Lypd1300 ---- | 1300 | 100 | 900 | 204 | 245 | 18 | 20 | 1/4 " | 1120 | 440 | 260 | 220 |
Lypd2600 ---- | 2600 | 125 | 1040 | 335 | 377 | 18 | 25 | 1/4 " | 1250 | 500 | 290 | 227 |
150 | 1190 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 525 | 330 | 260 | ||
Lypd3900 ---- | 3900 | 150 | 1190 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 525 | 330 | 260 |
200 | 1220 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 545 | 380 | 300 | ||
Lypd5200 ---- | 5200 | 200 | 1300 | 420 | 457 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
Lypd6500 ---- | 6500 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
Lypd7800 ---- | 7800 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
Lypd5200 ---- | 9100 | 250 | 1480 | 524 | 560 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 |
Çap | D1 | D2 | D3 | D4 | N |
DN100 | Â 100 | Â 220 | Â 180 | Â 18 | 8 |
DN125 | Â 125 | Â 250 | Â 210 | Â 18 | 8 |
DN150 | Â 150 | Â 285 | Â 240 | Â 22 | 8 |
DN200 | Â 200 | Â 340 | Â 295 | Â 22 | 12 |
DN250 | Â 250 | Â 405 | Â 355 | Â 26 | 12 |
