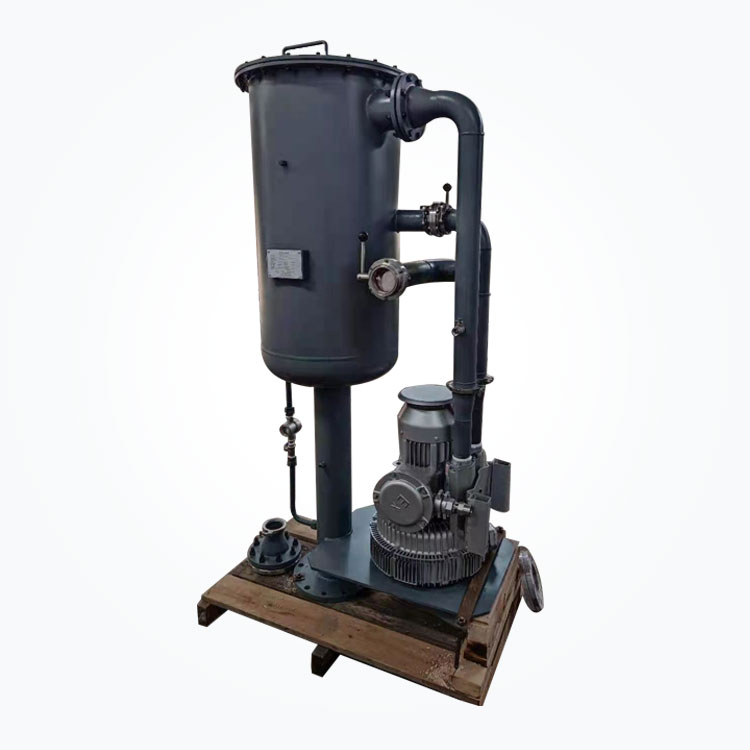

Yağ sisi ayırıcı

Hidrolik yağlama yağ istasyonunun yağ tankında yağ tankı yağ sisi ayırıcısının uygulanması

Arka plan

Yağlama yağ istasyonları, kompresör, gaz türbini gibi daha büyükotary makine ekipmanlarının yağlanmasında yaygın olarak kullanılmaktadır. Yağlama yağı ana dişli veya ana motorun yatağından geçtiğinde, büyük miktarda yağ sisi üretilecek ve irade

Doğrudan emisyonların sonuçları:

• Yağ sisi parçacıklarının çapı çok küçüktür (% 90'dan fazla 1'den azdır). Havaya boşaltıldığında, havadaki katı parçacıkları karıştırır ve yoğunlaştırır ve daha sonra güçlü yapışma ile hava kirleticileri oluşturur,

• Büyük miktarda yağ sisinin doğrudan deşarjı, yağlama yağının kaybını arttırır ve ciddi ekonomik atıklara neden olur. Örneğin, 35MW'lık bir gaz türbininin, yakıta yağ sisi ayırıcı eklenmeden önce her yıl 2000kg 46# yağlama yağı eklemesi gerekir.

Petrol sisi ayırıcı çalışma prensibi

Yağ sisi ayırıcısının hava çıkışı, patlamaya dayanıklı fanın hava girişi ile bağlanır ve yağ sisi, fanın pompalama kuvveti ile yağ tankından çıkarılır.

Petrol sisi ayırıcı prensibinin şematik diyagramı

• 1. Filtrasyondan önce basınç göstergesi

• 2. Filtrasyondan sonra basınç göstergesi

• 3. Filtre kartuşu

• 4. Kelebek valfi

• 5. Bypass valfi

• 6. Fan

• 7. Yağ Dönüş Valfi

Ürün avantajları

• Filtre elemanının çerçeve kısmı, korozyona dirençli olan ve uzun süreli kullanımdan sonra yağın kirletilmesi için pas gibi katı safsızlıklara neden olmayacak 304 paslanmaz çelikten yapılmıştır.

• Şirketimiz, Alman palas parçacık boyutu spektrometresini ve ABD TSI Company'nin 3150 filtre algılama sistemini benimseyen ve doğruluğu 0.01um'dan 40um'a kadar tespit edebilir.

• Ayırıcı akışı, kullanıcıların gerçek çalışma koşullarına göre ayarlanabilir;

• Filtre elemanının yağ tankının yağ geri dönüşü üzerindeki aşırı direncinin etkisini önlemek için bypass valfi ile donatılmıştır;

• Her yukarı ve akış aşağı, sadece yağ tankı içindeki negatif basıncı anlamak için uygun olmayan bir basınç göstergesi ile donatılmıştır, aynı zamanda filtre elemanının basınç farkını gerçek zamanlı olarak izleyebilir.





Filtre elemanının yapısal özellikleri

Filtre elemanı, gaz-sıvı birleşmesinin bileşik bir yapısını benimser.

Filtre Elemanı Performans Parametreleri

• Yüksek sıvı çıkarma verimliliği ve stabil birleşme performansı;

• Gözenek çapının tasarımı, içeriden dışarıya kademeli olarak artar. Basınç düşüşünü en aza indirebilir;

• Birleşen tabaka filtre elyaflarının makul kollokasyonu dolaşımı büyük ölçüde iyileştirir;

• İç ve dış iki katmanlı metal destek çerçevesinin tasarımı yüksek mukavemete sahiptir ve uzun süreli çalışma için uygundur.





Filtre elemanı seçimi prensibi

Gaz-sıvı ayrımı olduğunda, filtrenin verimliliği esas olarak filtre elemanının birleşmesine bağlıdır.

Yüksek performanslı filtre elemanının yapısı aşağıdaki özelliklere sahip olmalıdır:

• Yüksek mukavemet, kirlilik yok, çapak yok ve kimyasal reaksiyon yok;

• İç ve dış destek ağı yeterli mukavemet, kirlilik, çapak ve kimyasal reaksiyon olmamalıdır;

• İç ve dış astar kağıdı yüksek geçiş kapasitesi, yüksek gerilme mukavemeti ve uzun lifli malzemeler kullanmalı, dökülme ve kimyasal reaksiyon yok;

• Yüksek performanslı filtre malzemesi, tek tip gözenek boyutu, birim alan başına yüksek açılış hızı ve makul kalınlığa sahip inert fiber ve yüksek mukavemetli reçinedir;

• Gelişmiş boyuna dikiş bağını benimseyin ve bağlanma yerinde sızıntı yoktur;

• Bağlantıda baypas olmadığından emin olmak için sızdırmazlık formu makul olarak seçilmelidir.

Filtre malzemesinin gözenek boyutu yapısının kirletici kapasitesi üzerindeki etkisi

Kademeli gözenek boyutu filtre malzemesi yüksek kirletici kapasiteye sahiptir

Tek tip diyafram filtresi malzemesi küçük kirletici kapasiteye sahiptir

Filtre elemanının tasarım prensibi

Filtre elemanının performansını optimize etmek için, çalışma ve tasarım sıcaklığı, çalışma ve tasarım basıncını, başlangıç ​​net basınç düşüşünü, izin verilen maksimum basınç düşüşü, çalışma ve tasarım akış hızı, sıvının yoğunluğu ve viskozitesini dikkate almak gerekir.

Filtre elemanının filtrasyon verimliliği ve basınç düşüşü

0.3î¼ üzerindeki parçacıkların çıkarma verimliliği,%99.97'dir ve çıkış gazının yağ içeriği 2ppm'den azdır, bu da benzer yabancı filtre elemanlarından daha düşüktür.
